靜態混合器是一種沒有運動部件的高效混合設備。除了在石油煉油、化工行業被廣泛應用外，在醫藥、食品、礦冶、塑料擠出和環保等部門也被廣泛應用。與攪拌器、膠體磨、均質器、文氏管等傳統的混合設備相比，具有流程簡單，結構緊湊、能耗小、投資少、操作彈性大、不用維修、混合性能好等優點。凡涉及到液一液，液一氣，液一固，氣一氣的混合，乳化，中和，吸收，萃取，反應和強化傳熱等過程，都可以替代傳統的相關設備。
靜態混合器的壓力降計算
靜態混合器使用在管路中，它所產生的壓力降并不大。使用靜態混合器的系統壓力比較高時，可忽略靜態混合器產生的壓力降。如果使用靜態混合器的系統壓力比較低時，就要校核靜態混合器的壓力降。靜態混合器的壓力降計算方法因混合器的型號不同而不同。有關計算請與我公司技術部聯系。

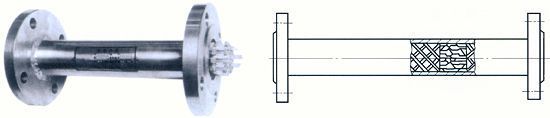

1、SV型靜態混合器
■產品特性
SV單元是由一定規格的波紋板組裝而成的圓柱體，它的技術性能：最高的分散程隆為1—2um，液—液相及氣—氣相的不均勻度系數為 。
■產品型號
|
規 格
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SV-2.3/20
|
20
|
2.3
|
0.5-1.2
|
|
SV-2.3/25
|
25
|
2.3
|
0.9-1.8
|
|
SV-3.5/32
|
32
|
3.5
|
1.4-2.9
|
|
SV-3.5/40
|
40
|
3.5
|
2.2-4.5
|
|
SV-3.5/50
|
50
|
3.5
|
3.5-7
|
|
SV-3.5/65
|
65
|
3.5
|
5-12
|
|
SV-5/80
|
80
|
5
|
9-18
|
|
SV-5/100
|
100
|
5
|
14-28
|
|
SV-5～7/125
|
125
|
5-7
|
24-34
|
|
SV-5～7/150
|
150
|
5-7
|
30-60
|
|
|
規 格
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SV-5～20/200
|
200
|
5-20
|
56-110
|
|
SV-5～20/250
|
250
|
5-20
|
88-176
|
|
SV-5～30/300
|
300
|
5-30
|
125-250
|
|
SV-7～30/350
|
350
|
7-30
|
173-346
|
|
SV-7～30/400
|
400
|
7-30
|
226-452
|
|
SV-7～30/450
|
450
|
7-30
|
286-572
|
|
SV-7～30/500
|
500
|
7-30
|
353-706
|
|
SV-7～30/600
|
600
|
7-30
|
505-1010
|
|
SV-7～30/1000
|
1000
|
7-30
|
1413-2826
|
|
SV-15～30/1200
|
1200
|
15-30
|
1630-3260
|
|
■典型應用
汽油 柴油 油品調和 鹽水中和 酸喊中和 煤氣混合
2、SK型靜態混合器
■產品特性
SK單元由單孔道左、右扭轉的螺旋片組焊而成，它的技術性能：最高分散程度≤10 u m，液—液、液—固相的不均勻度系數為.gif) 。
■產品型號
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SK-5/10
|
10
|
5
|
0.15-0.3
|
|
SK-7.5/15
|
15
|
7.5
|
0.3-0.6
|
|
SK-10/20
|
20
|
10
|
0.6-1.2
|
|
SK-12.5/25
|
25
|
12.5
|
0.9-1.8
|
|
SK-16/32
|
32
|
16
|
1.4-3.2
|
|
SK-20/40
|
40
|
20
|
2.2-4.5
|
|
SK-25/50
|
50
|
25
|
3.5-7.0
|
|
SK-32.5-65
|
65
|
32.5
|
5.9-12
|
|
SK-40/80
|
60
|
40
|
9-18
|
|
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SK-50/100
|
100
|
50
|
14-28
|
|
SK-62.5/125
|
125
|
62.5
|
22-44
|
|
SK-75/150
|
150
|
75
|
31-64
|
|
SK-100/200
|
200
|
100
|
56-110
|
|
SK-125/250
|
250
|
125
|
88-177
|
|
SK-150/300
|
300
|
150
|
127-255
|
|
SK-175/350
|
350
|
175
|
173-346
|
|
SK-200/400
|
400
|
200
|
226-452
|
|
SK-250/500
|
500
|
250
|
353-706
|
|
■典型應用
化工、石油、制藥、食品、精細化工、塑料環保、合成纖維、注塑、配色、造紙、槳氯混合、溶劑脫瀝青、酸堿中和、瀝青調油品調和、工業萘脫酚、液態烴脫硫醇、高分子材料混合、配色、傳熱
３、SX型靜態混合器
■產品特性
單元由交叉的橫條按一定規律構成許多X型單元，它的技術性能：液—液、液—固相的不均勻度數為。
■產品型號
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SX-12.5/50
|
50
|
12.5
|
3.5-7.0
|
|
SX-16.25/65
|
65
|
16.25
|
6-12
|
|
SX-20/80
|
80
|
20
|
9-18
|
|
SX-25/100
|
100
|
25
|
14-28
|
|
SX-31.25/125
|
125
|
31.25
|
22-44
|
|
SX-37.5/150
|
150
|
37.5
|
30-60
|
|
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SX-50/200
|
200
|
50
|
56-110
|
|
SX-62.5/250
|
250
|
62..5
|
88-176
|
|
SX-75/300
|
300
|
75
|
125-250
|
|
SX-87.5/350
|
350
|
87.5
|
173-346
|
|
SX-100/400
|
400
|
100
|
226-452
|
|
SX-125/500
|
500
|
125
|
353-706
|
|
■典型應用
高聚物混合 輕質酮苯脫蠟油 紙槳氯化漂白 原油注堿流程
4、SL型靜態混合器
■產品特性
SL單元由交叉的橫條按一定規律構成許多L型單元，它的技術，陛能：液—液、液—固相的不均勻度數為 ≤5％。
■產品型號
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SL-12.5/25
|
25
|
12.5
|
0.7-1.4
|
|
SL-16/32
|
32
|
16
|
1.4-2.9
|
|
SL-20/40
|
40
|
20
|
2.3-4.6
|
|
SL-25/50
|
50
|
25
|
3.5-7
|
|
SL-40/80
|
80
|
40
|
9-18
|
|
SL-50/100
|
100
|
50
|
14-28
|
|
SL-75/150
|
150
|
75
|
32-64
|
|
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SL-100/200
|
200
|
100
|
56-110
|
|
SL-125/250
|
250
|
125
|
88-176
|
|
SL-150/300
|
300
|
150
|
127-255
|
|
SL-175/350
|
350
|
175
|
173-346
|
|
SL-200/400
|
400
|
200
|
226-452
|
|
SL-250/500
|
500
|
250
|
353-706
|
|
SL-300/600
|
600
|
300
|
410-814
|
|
■典型應用
污水處理 高聚合物混合 傳熱反應 熱交換器
5、SH型靜態混合器
■產品特性
SH單元由雙孔道組成，孔道內放置螺旋片，相鄰單元雙了L道的方位錯位90度，單元之間設有流體分配室，它的技術性能：最高分散程度=1—2um，液—液、液—固相的不均勻度。
■產品型號
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SH-3/15
|
15
|
3
|
0.1-0.2
|
|
SH-4.5/20
|
20
|
4.5
|
0.2-0.4
|
|
SH-5/25
|
25
|
5
|
0.5-1.1
|
|
SH-7/32
|
32
|
7
|
0.9-1.8
|
|
SH-9/40
|
40
|
9
|
1.6-3.2
|
|
SH-12/50
|
50
|
12
|
2.3-4.6
|
|
|
規 格 型 號
|
DN(mm)
|
dh(mm)
|
Q(m3/h)
|
|
SH-19/80
|
80
|
19
|
4.0-8.0
|
|
SH-24/100
|
100
|
24
|
6.5-13.0
|
|
SH-36/150
|
150
|
36
|
31-63
|
|
SH-49/200
|
200
|
49
|
54-108
|
|
SH-74/300
|
300
|
74
|
124-248
|
|
SH-124/500
|
500
|
124
|
174-348
|
|
■典型應用
丙烯酰胺混合 高分子材料混合、配色、傳熱
靜態混合器安裝
|
型號
|
安裝形式 |
|
SV
|
氣—液相：垂直安裝（并流及逆流）
液—氣相：水平或垂直（自下而上）安裝，裝置效果相仿
氣—氣相：水平或垂直（氣相密度差小，方向不限）安裝 |
|
SX
|
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿 |
|
SL
|
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿
液—固相：水平或垂直（自下而上）安裝 |
|
SH
|
氣—液相：兩端法蘭尺寸按產品公稱直徑放大一格來定，采用SL型安裝形式 |
|
SK
|
活絡單元的產品通常以沒有定位裝置的一端為進口端。
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿
液—固相：垂直裝置（由上而下） |
靜態混合器在安裝時應盡可能靠近二股或多股流體的初始混合處。在不同的使用場合，它們的安裝形式也有一定差別。具體要求見下表：
注：氣一液相指氣相物流是工作物流，而液相物流是被動物流。
液一氣相指液相物流是工作物流，而氣相物流是被動物流。
訂貨說明
1、為更好地幫助您選擇靜態混合器，請詳細提供以下參數：
a工作介質 b流量kg／h c工作壓力Mpa d工作溫度℃ e物料粘度cp f物料密度kg／m3
g允許壓損Mpa h法蘭標準 i設備材質
2、本公司生產的混合器進出口法蘭標準可為HG，HGJ，JB／T，SH，ANSI等，用戶在訂貨時請注明法蘭標準及規格，未注明的一律按HG20592-1997制作。
3、用戶選用帶夾套產品的，還需提供管程及夾套內的最高工作壓力、工作溫度、工作介質等參數。
附：SN型分配器
■產品特性
流體在輸送過程中，往往由于各股流體輸送壓力不平衡而影響混合比，為更好地配合用戶使用好靜態混合器，我公司最新研制開發出SN型分配器，具有噴射升壓泵的性能，在保證次流流量的條件下，使物料的出口壓力達到所要求的壓力。SN型分配器由噴嘴、接受室、混合室、擴散室等組成。主流經過噴嘴，以其高速度在錐形入口處形成低壓，從而使次流被抽吸進接受室，使其加速，在混合室內高度渦漩，以一定的速度從擴散室噴出，從而使流體順利地輸送至靜態混合器中進行混合，以達到******的使用效果。
■產品應用
適用于二股或二股以上流體進料，當主流與次流壓力不平衡時選用文氏管形分配器， 當主流與次流壓力平衡時選用一般形式分配器。
■分配器形式
■分配器選用
SN型分配器是針對不同工藝條件運行，為更好地幫助用戶設計、定型，敬請與我公司技術部聯系。 |
